1 方法概述

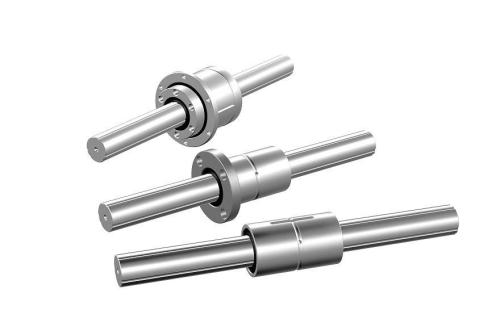

滚珠花键副的轴截面为圆形，花键套为端盖，即无法兰。广泛地应用在各种自动化设备上如：机器，精密仪器，医疗仪器及人生产线等等。花键轴的滚道槽经精密磨削加工成近似成滚珠直径的R形。当扭矩由花键轴施加到花键套上或由花键套施加到花键轴上时，因为花键副间隙为过盈配合，滚珠便平稳、均匀地传递扭矩。花键套与花键轴进行相对直线运动时，滚珠在滚道与回流槽之间往复循环。滚珠花键副可以将旋转方向的间隙控制在零间隙或过盈，可以进行高速直线运动和高速旋转运动。滚珠花键副晃动量的大小不仅直接影响其运动和位置精度，而且若晃动量过大，还会在高速运动中产生噪音，进而影响其使用寿命。因此须通过一种方法来检测滚珠花键副的晃动量，若晃动量过大，须重新调整花键套内滚球的预紧力，控制花键副的间隙。

2 晃动及晃动量的定义

晃动指旋转零件外圆面对轴心线的径向跳动，即径向晃动，简称晃动。

晃动量就是用来表示相对于轴心线晃动的数值。

3 检测原理

在平台上将单凹槽端盖式滚珠花键副中的花键套固定并使其处于长度方向的中间位置，并将其作为固定支点放置于水平状态，在花键轴两端分别固定表架用千分表检测，然后在花键轴一末端施加一定的力G，由于不平衡作用花键轴施力端下垂，则另一端便会上翘。检测工装的三维实体造型及装配。
